الوحدة المفرّغة تقارب خُمس السماكة ونصف الوزن مقارنة بالزجاج الثلاثي، وتمرر ضوءاً أكثر وتفقد حرارة أقل.
الزجاج المفرّغ يعزل ولا يولّد الكهرباء، فالتوليد من العائلة الكهروضوئية وحدها.
كيف يعمل
مبدأ الترمس.
تعبر الحرارة النافذة بثلاث طرق. الزجاج العازل يملأ فراغه بالهواء أو الأرجون، والغاز يظل ينقل الحرارة. الزجاج المفرّغ يزيل الغاز، فتختفي طريقتان من الثلاث وتتكفل طبقة Low-E بالثالثة.
- 01
التوصيل
أُزيللا غاز في الفاصل، فلا شيء ينقل الحرارة من لوح إلى آخر.
- 02
الحمل الحراري
أُزيللا هواء يدور ويحمل الدفء عبر الفاصل.
- 03
الإشعاع
يُردّطبقة Low-E تعكس الحرارة الإشعاعية نحو مصدرها.
مقارنة
عادي، مزدوج، مفرّغ.
مقارنة نوعية. القيم المقيسة للزجاج الثلاثي والزجاج المفرّغ في الجدول التالي.
مقارنة الأداء
خُمس السماكة.
| السماكة مم | معامل الحرارة W/(m²·K) | نفاذية الضوء % | الوزن kg/m² | |
|---|---|---|---|---|
| وحدة الزجاج | ||||
| زجاج ثلاثي بفراغين | 47 | 0.8 | 60 | 40 |
| زجاج مفرّغ Low-E | 10 | 0.5 | 80 | 25 |
| النافذة الكاملة | ||||
| نافذة ثلاثية بفراغين | 110 | 0.8 | 60 | 60 |
| نافذة زجاج مفرّغ | 85 | 0.6 | 80 | 38 |
السماكة بالمليمتر، ومعامل الحرارة بوحدة W/(m²·K)، ونفاذية الضوء بالنسبة المئوية، والوزن بوحدة kg/m². كلما انخفض معامل الحرارة كان العزل أفضل.
بيانات المصنّع
التركيبات.
بيانات فنية من المصنّع للتركيبات القياسية. اختر صفاً لرسمه.
| التركيب من الخارج إلى الداخل | طلاء Low-E | معامل الحرارة W/(m²·K) | العزل الصوتي dB | نفاذية الضوء المرئي | SC | SHGC |
|---|---|---|---|---|---|---|
| فضة مفردة، لوح واحد | ≤ 0.58 | ≥ 37 | ≤ 80% | ≤ 0.68 | ≤ 0.6 | |
| فضة مفردة، لوح واحد | ≤ 0.57 | ≥ 38 | ≤ 79% | ≤ 0.68 | ≤ 0.6 | |
| فضة مفردة، اللوحان | ≤ 0.51 | ≥ 37 | ≤ 79% | ≤ 0.67 | ≤ 0.58 | |
| فضة مفردة، اللوحان | ≤ 0.50 | ≥ 38 | ≤ 78% | ≤ 0.67 | ≤ 0.58 | |
| فضة مزدوجة، لوح واحد | ≤ 0.53 | ≥ 39 | ≤ 76% | ≤ 0.57 | ≤ 0.5 | |
| فضة مزدوجة، لوح واحد | ≤ 0.52 | ≥ 40 | ≤ 75% | ≤ 0.57 | ≤ 0.5 | |
| فضة مزدوجة، اللوحان | ≤ 0.47 | ≥ 39 | ≤ 75% | ≤ 0.55 | ≤ 0.48 | |
| فضة مزدوجة، اللوحان | ≤ 0.46 | ≥ 40 | ≤ 74% | ≤ 0.55 | ≤ 0.48 | |
| فضة مفردة، مع فراغ هوائي 12 مم | ≤ 0.50 | ≥ 40 | ≤ 70% | ≤ 0.57 | ≤ 0.5 | |
| فضة مفردة، مع فراغ هوائي 12 مم | ≤ 0.49 | ≥ 40 | ≤ 70% | ≤ 0.57 | ≤ 0.5 | |
| فضة مفردة، مع فراغ هوائي 12 مم | ≤ 0.48 | ≥ 41 | ≤ 69% | ≤ 0.57 | ≤ 0.5 |
T زجاج مقسّى. TL زجاج مقسّى Low-E. TD زجاج مقسّى Low-E بفضة مزدوجة. V طبقة التفريغ 0.15 مم. A فراغ هوائي. الأرقام سماكات بالمليمتر. القيم هي الحدود التي يعلنها المصنّع.
العينات
انظر عن قرب.

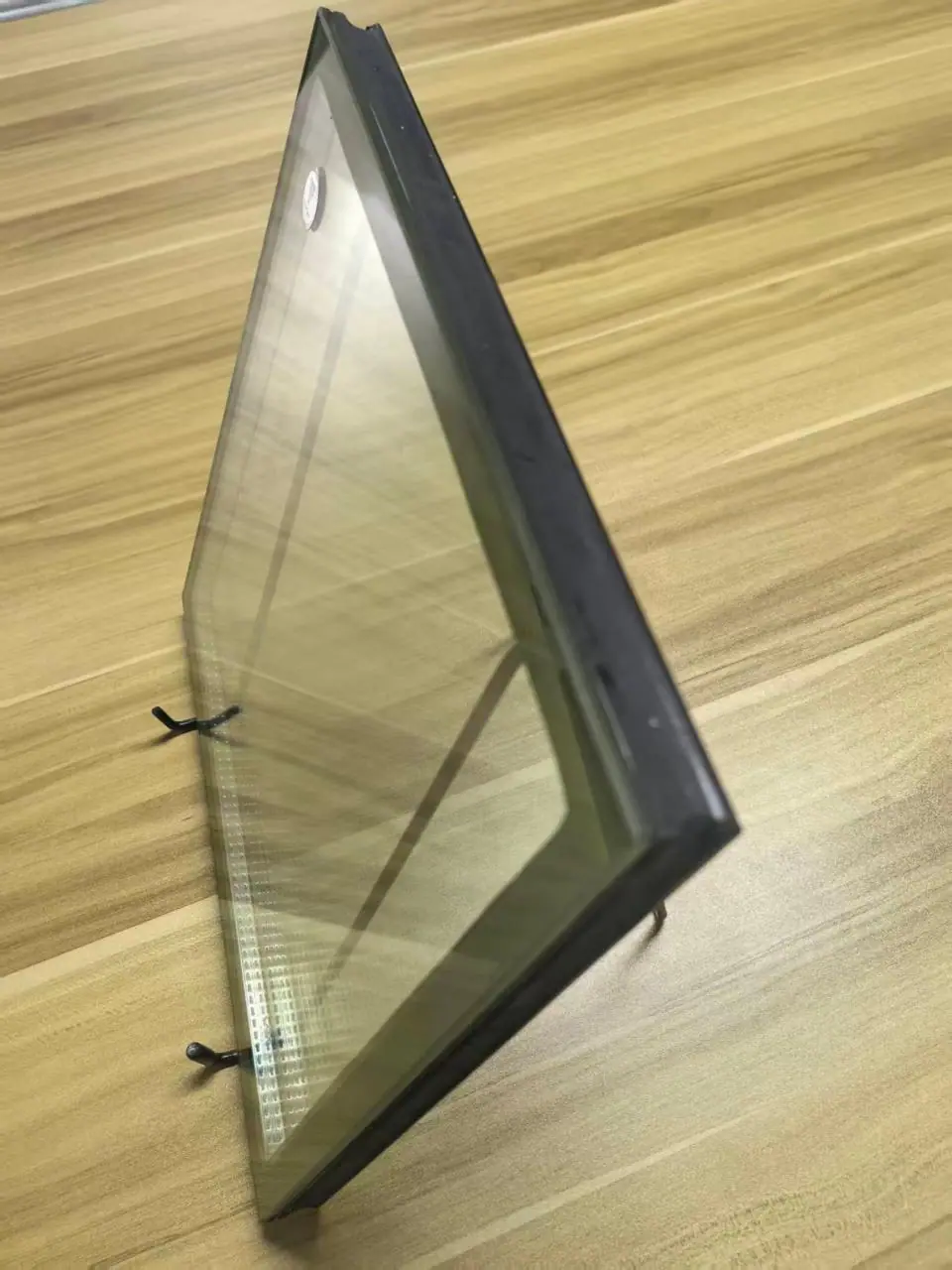

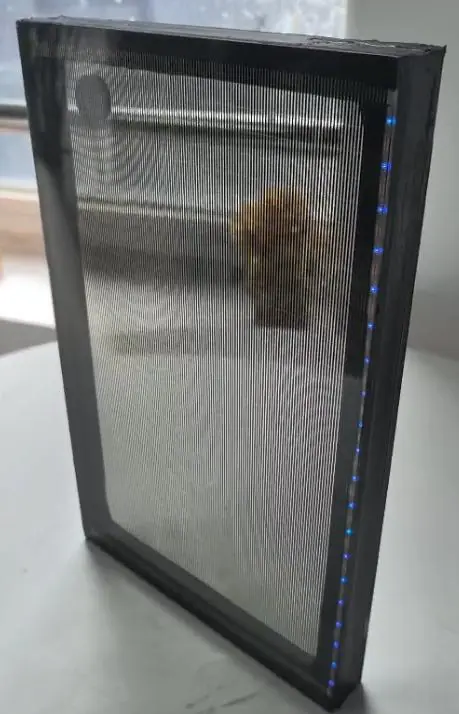

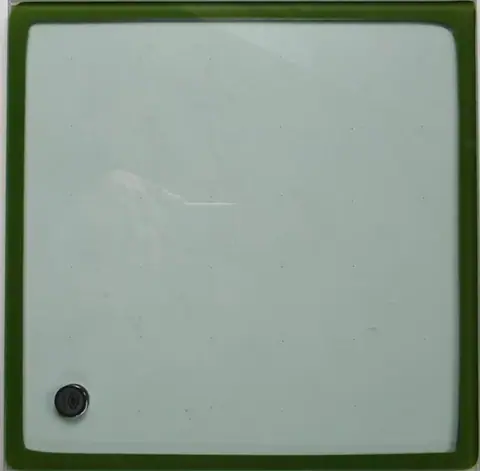

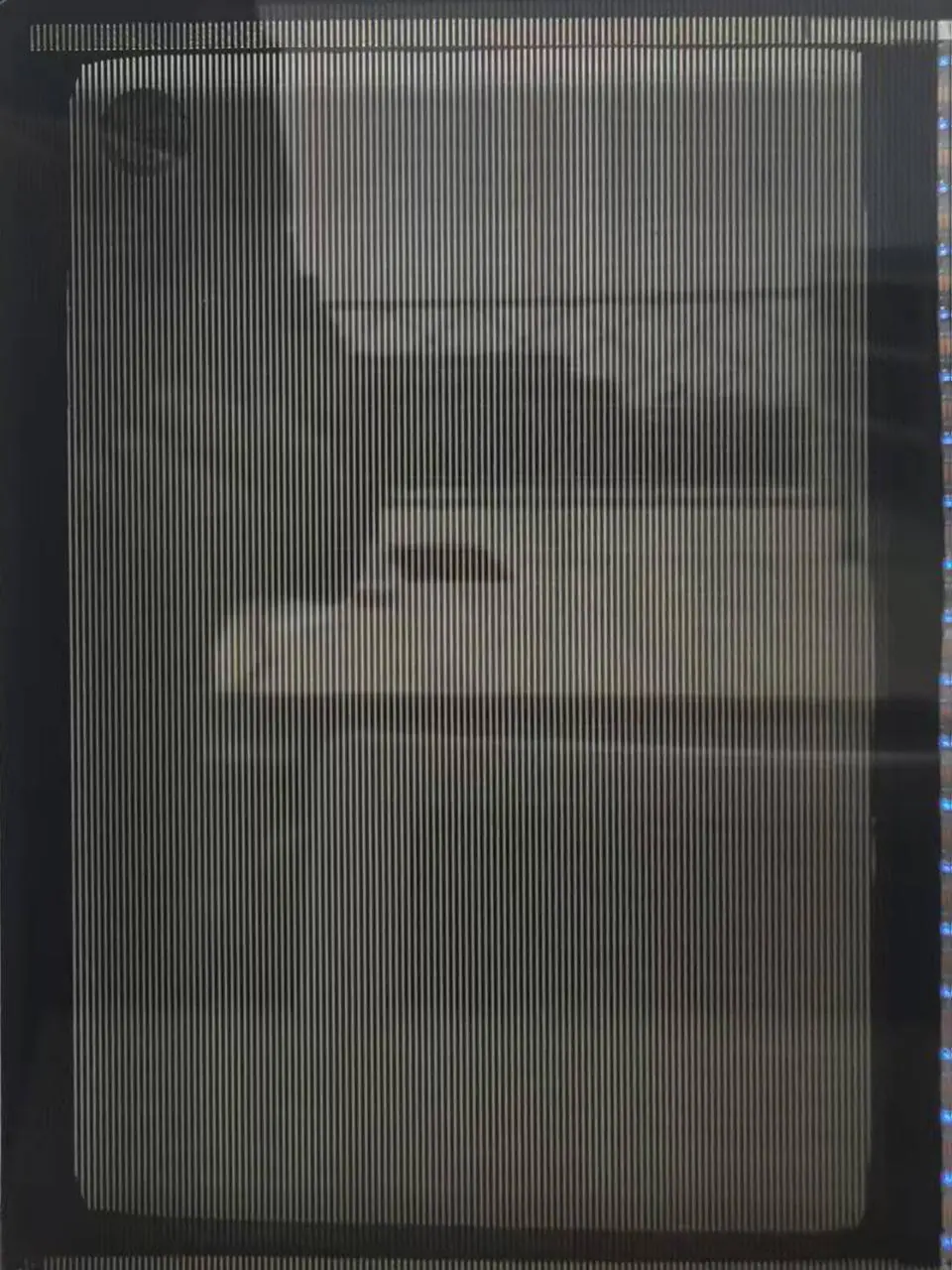

النقاط على الزجاج هي أعمدة الدعم. والعلامة الدائرية الصغيرة في الزاوية هي موضع سحب الهواء وإغلاق الوحدة. العينات متاحة عند الطلب.
مرّر المؤشر فوق الصورة لترى عن قرب
أين يستحق مكانه
أين يتفوق الزجاج المفرّغ.
الإطارات النحيفة والتحديث
بسماكة نحو 10 مم تناسب الوحدة إطارات أنحف من أن تحمل زجاجاً ثلاثياً.
الغرف الهادئة
غرف النوم والاستوديوهات وقاعات الاجتماعات قرب الطرق. يصنّف المصنّع الوحدات بعزل صوتي من 37 ديسيبل.
الفنادق والفلل قرب المطارات والطرق السريعة
حيث تصل الضوضاء والحرارة إلى النافذة نفسها.
مشاريع المباني الخضراء
معامل حرارة منخفض من دون زجاج سميك وثقيل.
التصنيع
المقاسات والحدود.
| أكبر مقاس للوح | 2700 × 1800 مم |
|---|---|
| أصغر مقاس للوح | 400 × 400 مم |
| الأشكال | مستطيل وشبه منحرف ومثلث |
| زجاج النوافذ والأبواب | 4 مم و5 مم |
| زجاج الحوائط الستارية والمناور | 5 مم و6 مم |
| الضمان | 30 سنة على الزجاج المفرّغ |
المس الزجاج قبل أن تعتمده.
عينات ووثائق المصنّع وتقارير الاختبار للزجاج المفرّغ والزجاج المفرّغ الكهروضوئي، عند الطلب.
